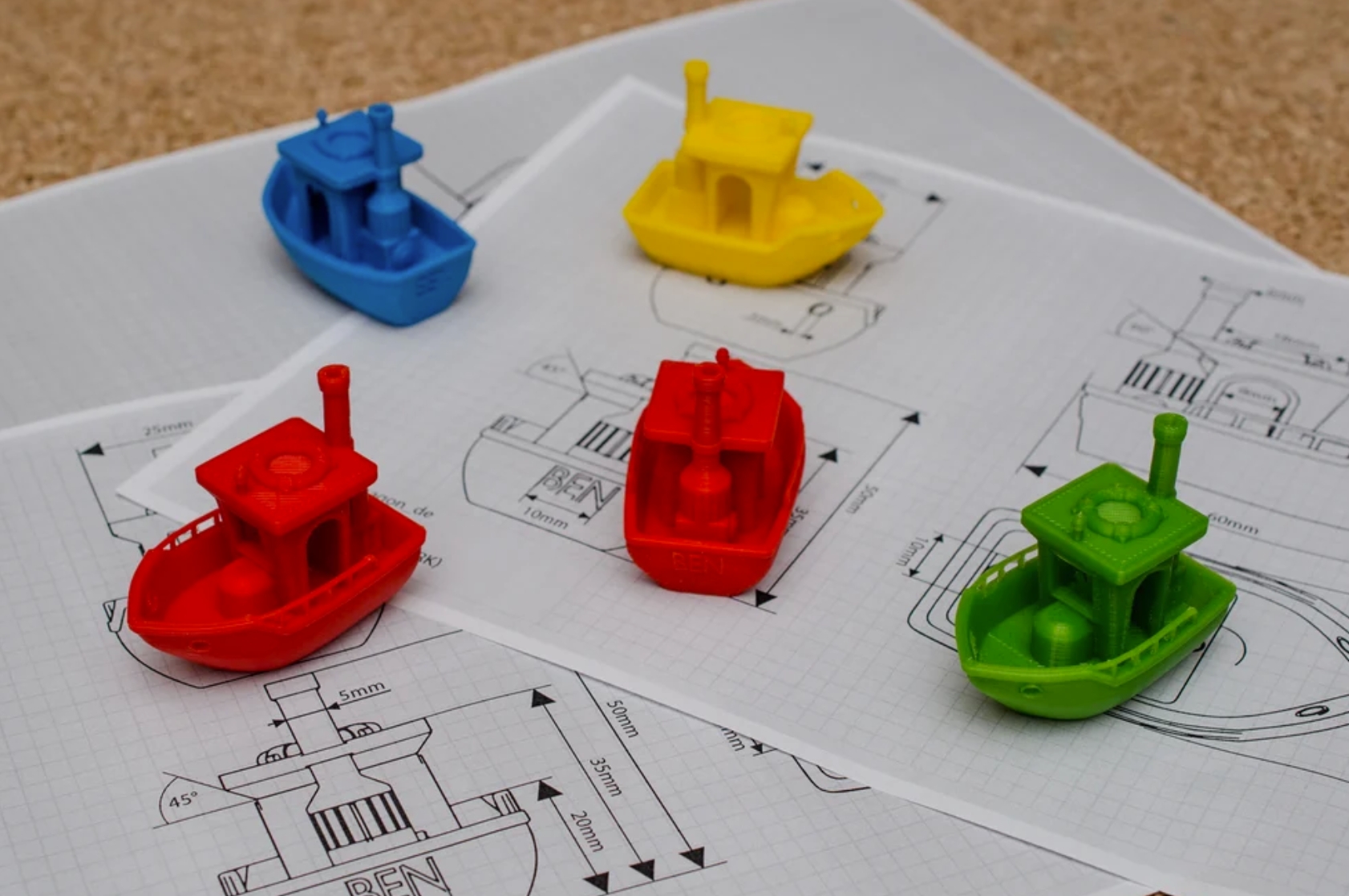

Was ist 3D Benchy im 3D-Druck?
3D Benchy ist ein speziell entwickeltes 3D-Modell, das als Kalibrierungs- und Benchmark-Tool für 3D-Drucker dient. Der liebevoll als „fröhlicher 3D-Druck-Härtetest“ bezeichnete kleine Schlepper ist ein umfassender Test der Leistungsfähigkeit eines 3D-Druckers.
Das Design des 3D-Benchy beinhaltet eine Vielzahl anspruchsvoller Geometrien und Merkmale, die die Grenzen eines 3D-Druckers ausloten. Von Überhängen bis hin zu feinen Details – der Benchy bringt die Leistungsfähigkeit eines Druckers an ihre Grenzen. Es ist ein kleines, einprägsames Objekt, das Sie kostenlos herunterladen, basteln und teilen können.
Aber warum ein Boot? Es geht um Komplexität! Das Design des Benchy umfasst zylindrische Türme, kantige Geometrien, überhängende Teile und feine Textdetails – allesamt entscheidende Elemente für größere Drucke. Werden diese Elemente erfolgreich gedruckt, zeigt dies, dass ein Drucker komplexe Geometrien, Überhänge und feine Details bewältigen kann, die oft die größten Herausforderungen beim 3D-Druck darstellen. Mit dem Benchy können Anwender die Leistung ihres Druckers anhand dieser Elemente in einem einzigen, schnellen Druckvorgang testen.
Darüber hinaus dient der 3D-Benchy auch als Lehrmittel. Er hilft Anwendern, die Funktionsweise ihrer 3D-Drucker und die Auswirkungen verschiedener Einstellungen zu verstehen. Durch die Analyse eines gedruckten Benchys können Anwender Probleme mit der Temperaturregelung, dem Filamentvorschub, der Geschwindigkeit und vielem mehr identifizieren.
Insgesamt ist 3D Benchy der Standard für die Diagnose und Kalibrierung von 3D-Druckern und gewährleistet so deren optimale Einstellung für beste Leistung.

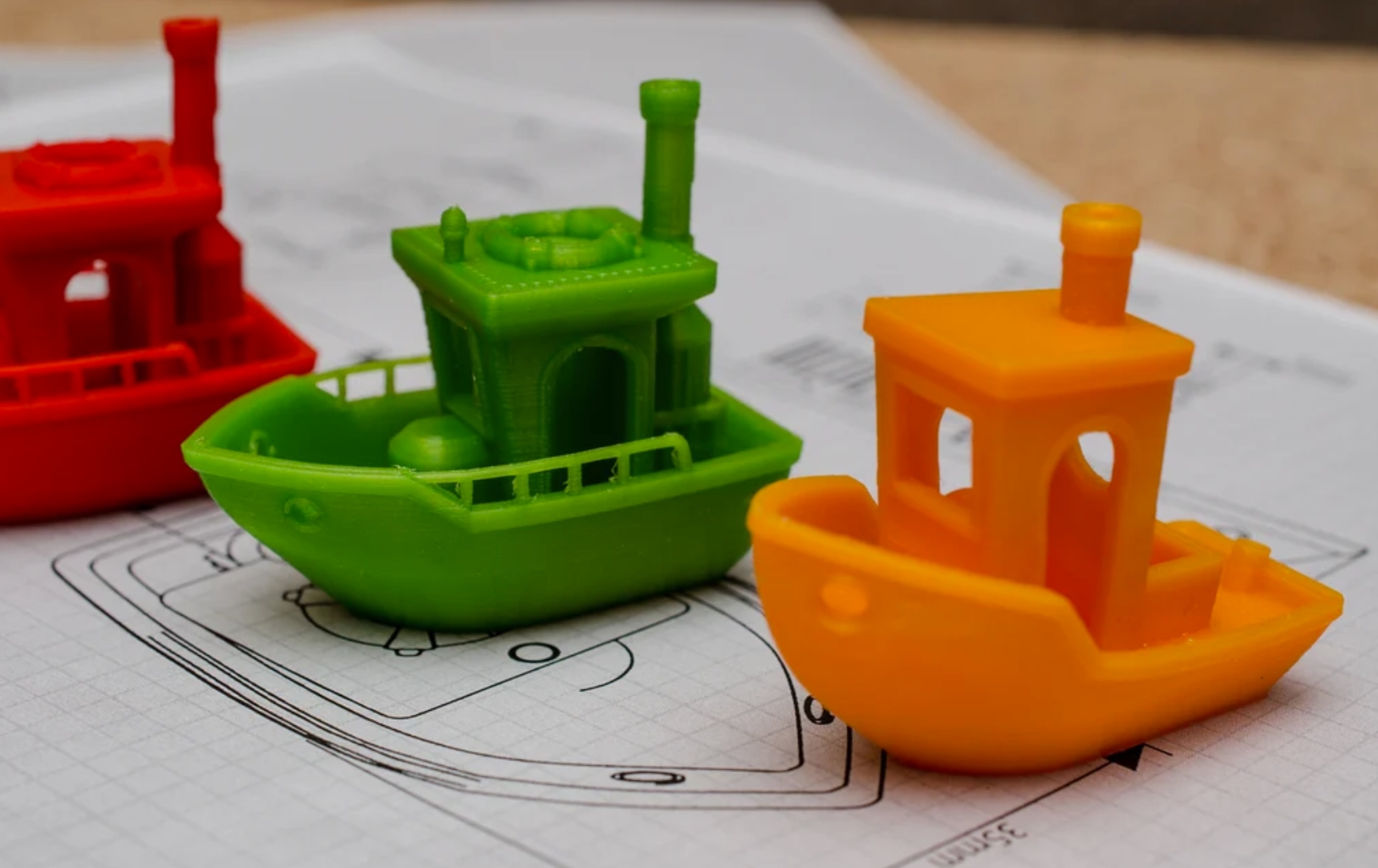

Bildquelle: vandragon_de auf Thingiverse
Wie behebt 3D Benchy Probleme mit 3D-Druckern?
3D Benchy ist ein umfassendes Diagnosetool, das eine breite Palette von Druckfähigkeiten testet:
Rumpf (Oberflächenabweichungen)
Die glatte, gewölbte Oberfläche des Rumpfes macht Unebenheiten sichtbar. Ist der Rumpf nicht glatt oder weist er Fehler auf, kann dies auf Probleme mit der Druckbettnivellierung oder der Extrusionstemperatur hindeuten.
Vertikale Symmetrie (Schiefe und Verzerrung)
Da Benchy symmetrisch ist, können Abweichungen von dieser Symmetrie Probleme mit der Rahmenausrichtung des Druckers oder Umwelteinflüsse, die zu Verformungen führen, aufdecken.
Schornsteinkopf, Hauptdeck und Heckbox (Parallelität)
Diese sollten parallel zur Unterseite verlaufen. Falls dies nicht der Fall ist, könnte dies auf Probleme mit der Z-Achsen-Bewegung des Druckers oder auf Unregelmäßigkeiten beim Schichtauftrag hindeuten.
Typenschild (Auflösung)
Der Schriftzug „#3DBenchy“ auf der Rückseite dient der Überprüfung der Druckerauflösung. Schlecht gedruckter Text kann auf die Notwendigkeit eines feineren Düsendurchmessers oder von Anpassungen der Slicing-Einstellungen des Druckers hinweisen.
Brücke über das Kabinendach (Überhang)
Das Kabinendach testet die Fähigkeit des Druckers, Überhänge ohne Durchhängen zu bewältigen. Bei einem durchhängenden oder ungleichmäßig geformten Dach müssen die Kühleinstellungen gegebenenfalls angepasst werden.
Spitzwinklige Oberflächen (Schichtverschiebung)
Die spitzen Winkel an Dach und Bordwand testen die Fähigkeit des Druckers zum Schichtwechsel. Jede Fehlausrichtung könnte auf Probleme mit den Schrittmotoren oder Riemen des Druckers hinweisen.
Charaktere mit flachem Boden (Probleme der ersten Ebene)
Der Text „CT3D.xyz“ am unteren Rand dient der Überprüfung der Qualität der ersten Schicht. Ist der Text unleserlich oder weist die erste Schicht Anzeichen von Ablösung auf, müssen möglicherweise die Haftmethoden des Druckbetts oder die Einstellungen für die erste Schicht angepasst werden.
Gesamtgeometrie und Merkmalsgenauigkeit
Durch die Untersuchung des gesamten Benchy-Modells können Sie die Maßgenauigkeit und Ausrichtung aller Elemente beurteilen. Abweichungen erfordern möglicherweise eine Kalibrierung der Schritte pro Millimeter des Druckers in den Firmware-Einstellungen.

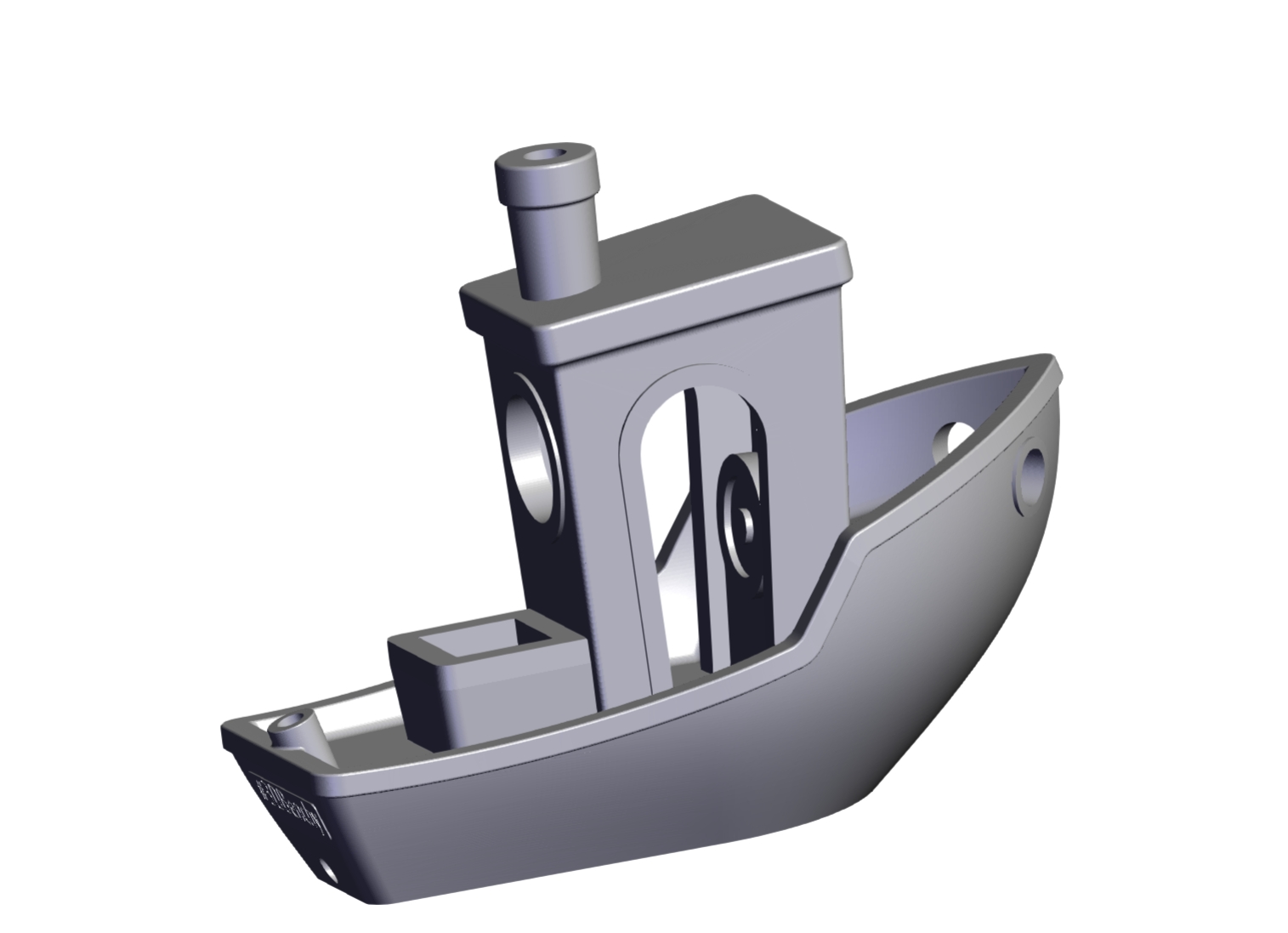

3D Benchy STL-Dateien

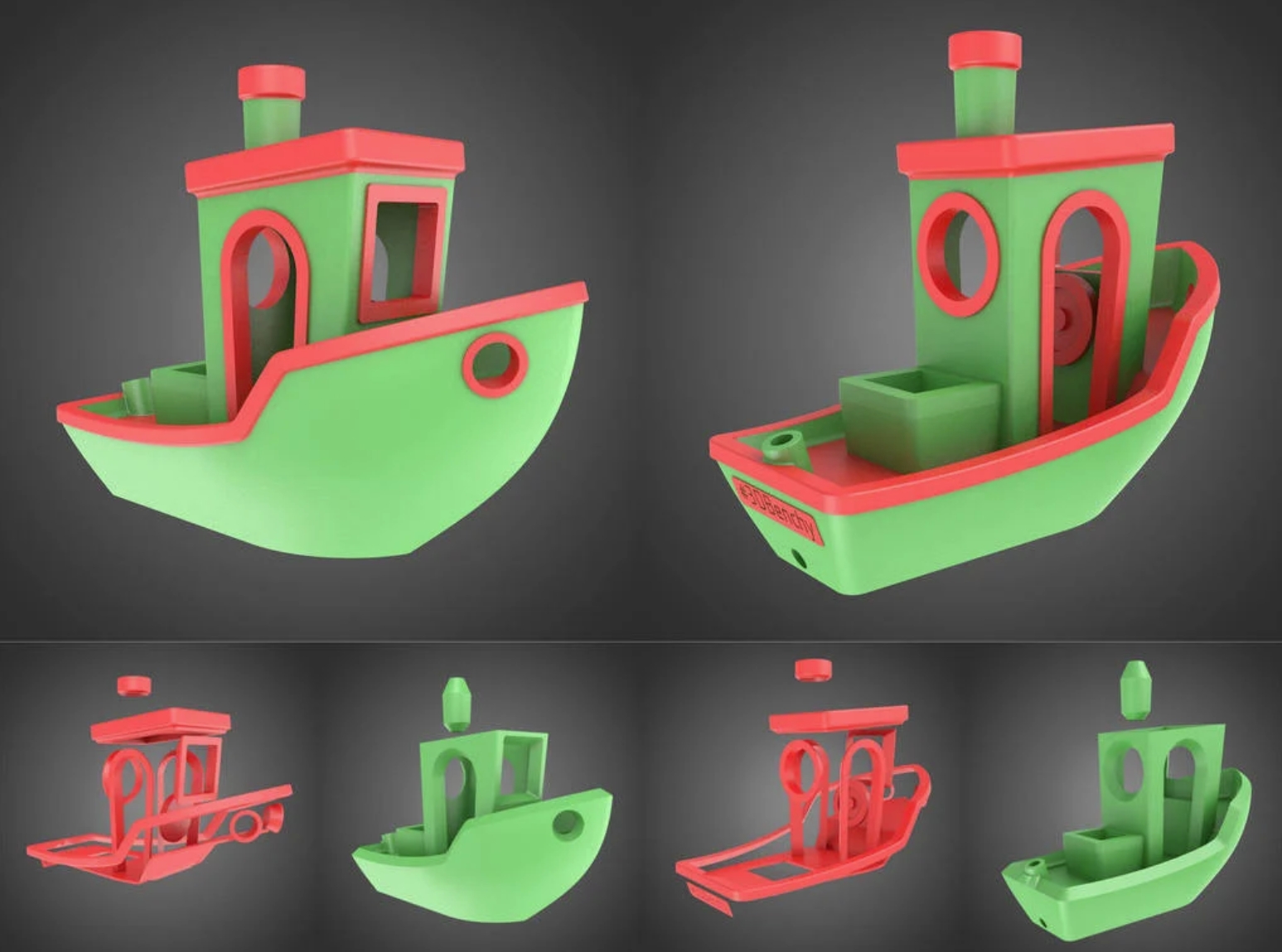

1. Ersteller: CreativeTools auf Thingiverse
Es handelt sich um ein kleines, leicht erkennbares Objekt, das Sie kostenlos herunterladen, ausdrucken und teilen können. Das Modell ist für einen schnellen Druck optimiert und bietet eine umfassende Möglichkeit zur Kalibrierung Ihres 3D-Druckers.
Bildquelle: CreativeTools auf Thingiverse
2. Hersteller: vandragon_de auf Thingiverse
Wie seine Pendants dient auch dieses Modell dazu, die Grenzen Ihres 3D-Druckers auszuloten und ihn mit verschiedenen Funktionen und Geometrien herauszufordern. Für dieses Modell ist diverses Zubehör erhältlich, mit dem sich die Darstellung oder Funktionalität des gedruckten Benchy verbessern lässt.
Bildquelle: vandragon_de auf Thingiverse

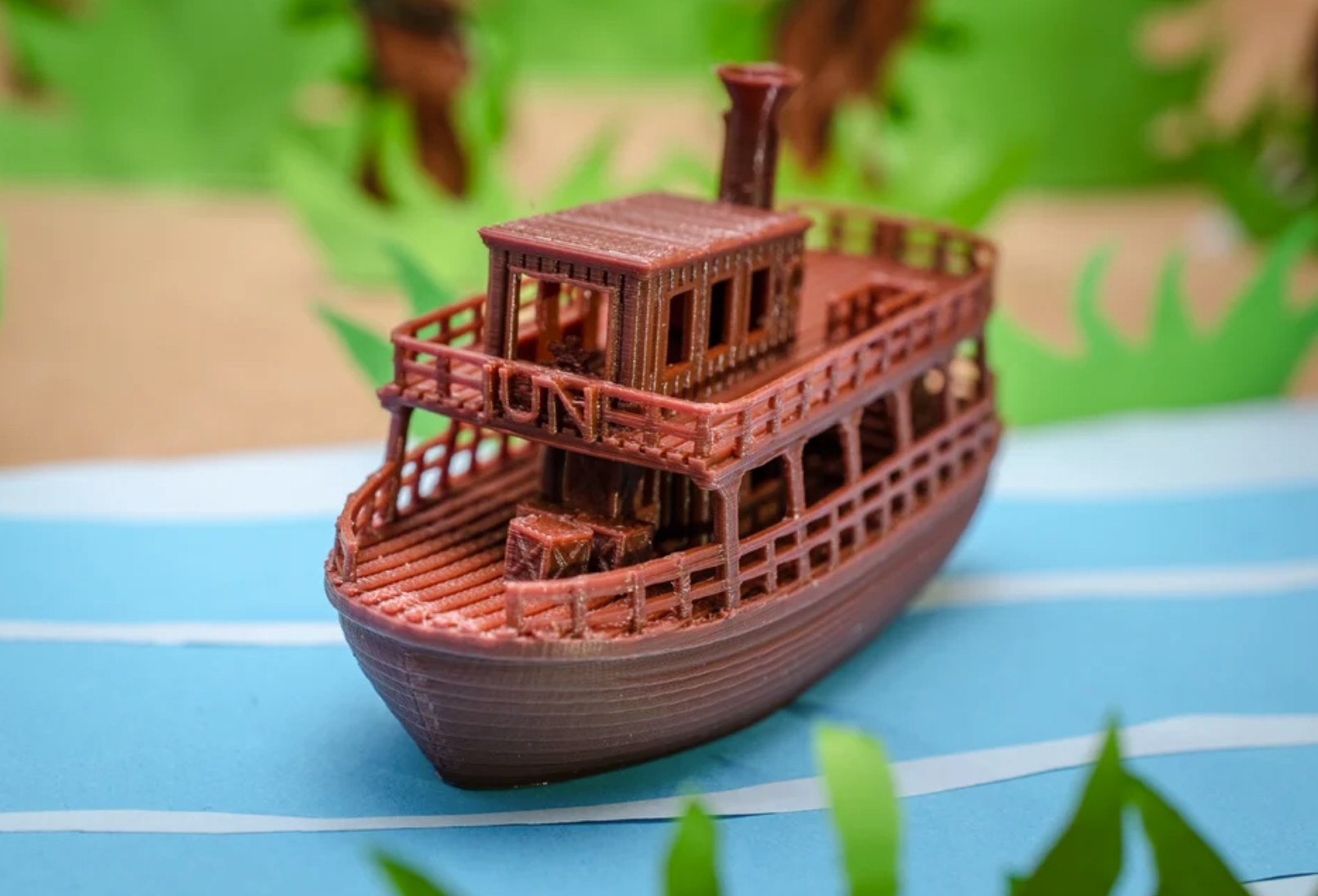

3. Hersteller: vandragon_de auf Thingiverse
Dieses 3D-Modell ist eine Variante des klassischen 3D-Benchy-Modells und zeugt von der Kreativität und dem Gemeinschaftsgeist der 3D-Druck-Community. Es bietet einen Standard, mit dem Sie die Leistung Ihres Druckers vergleichen und vom gesammelten Wissen anderer profitieren können.
Bildquelle: vandragon_de auf Thingiverse

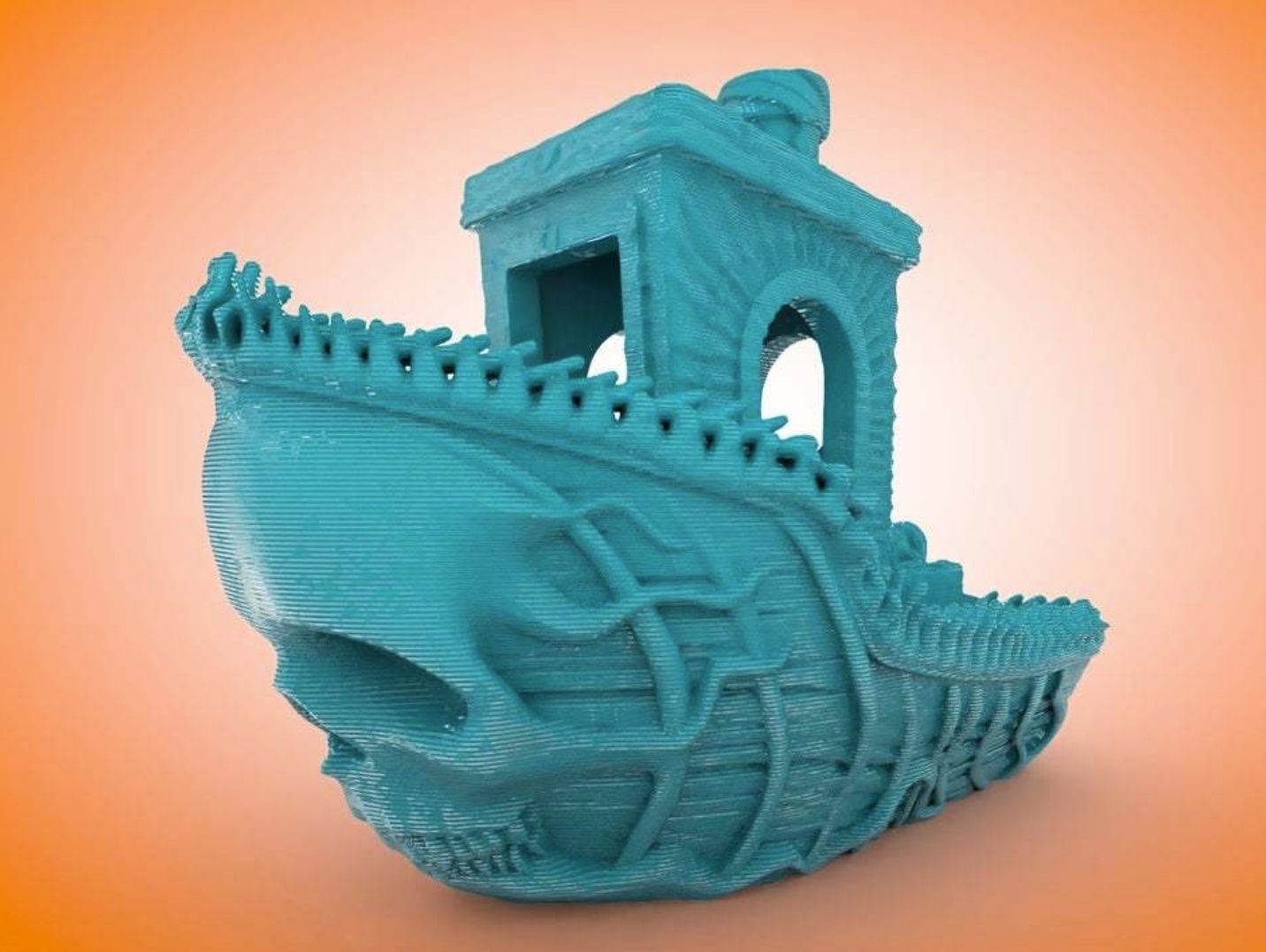

4. Ersteller: spooner2011 auf Thingiverse
Dieses spezielle Modell ist Teil der umfangreichen Sammlung von 3D-Benchmark-Dateien, die 3D-Druck-Begeisterten und -Profis als Benchmark-Tool für ihre Drucker zur Verfügung stehen. Das Modell beinhaltet Elemente, die Präzision, Überhänge, Fadenbildung und mehr testen und so eine umfassende Bewertung der Druckerleistung ermöglichen.
Bildquelle: spooner2011 auf Thingiverse

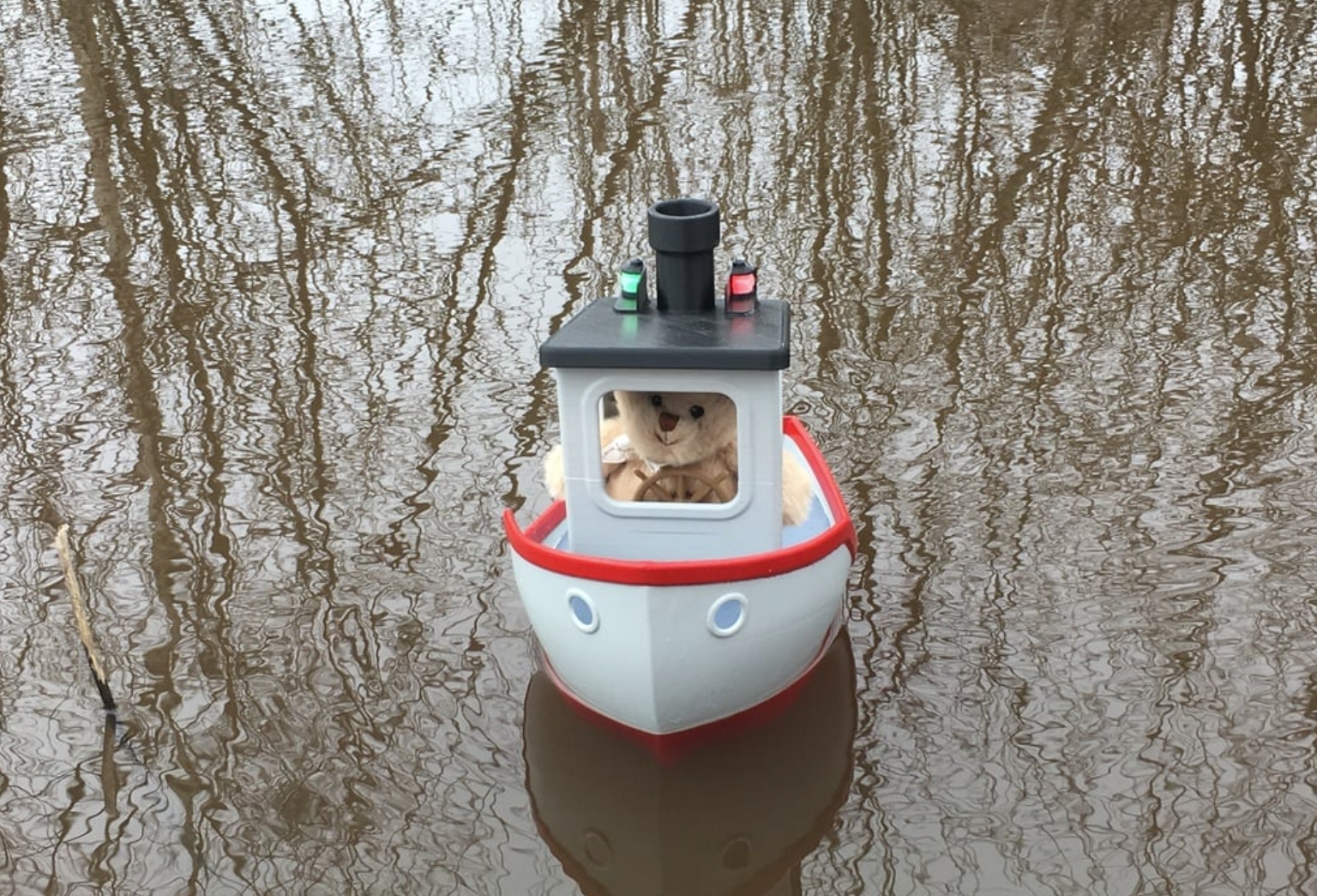

5. Ersteller: Thullen auf Thingiverse
Es handelt sich um eine Variante des klassischen 3D-Benchy-Modells. Man kann es zur Präsentation, zum Testen der Druckerkalibrierung oder sogar als funktionsfähiges Boot verwenden. Dieses 3D-Benchy ist so konzipiert, dass es in Einzelteilen gedruckt und zusammengebaut wird. Dazu gehören auch funkgesteuerte Komponenten, die es ihm ermöglichen, wie ein echtes Boot über Gewässer zu navigieren.
Bildquelle: Thullen auf Thingiverse

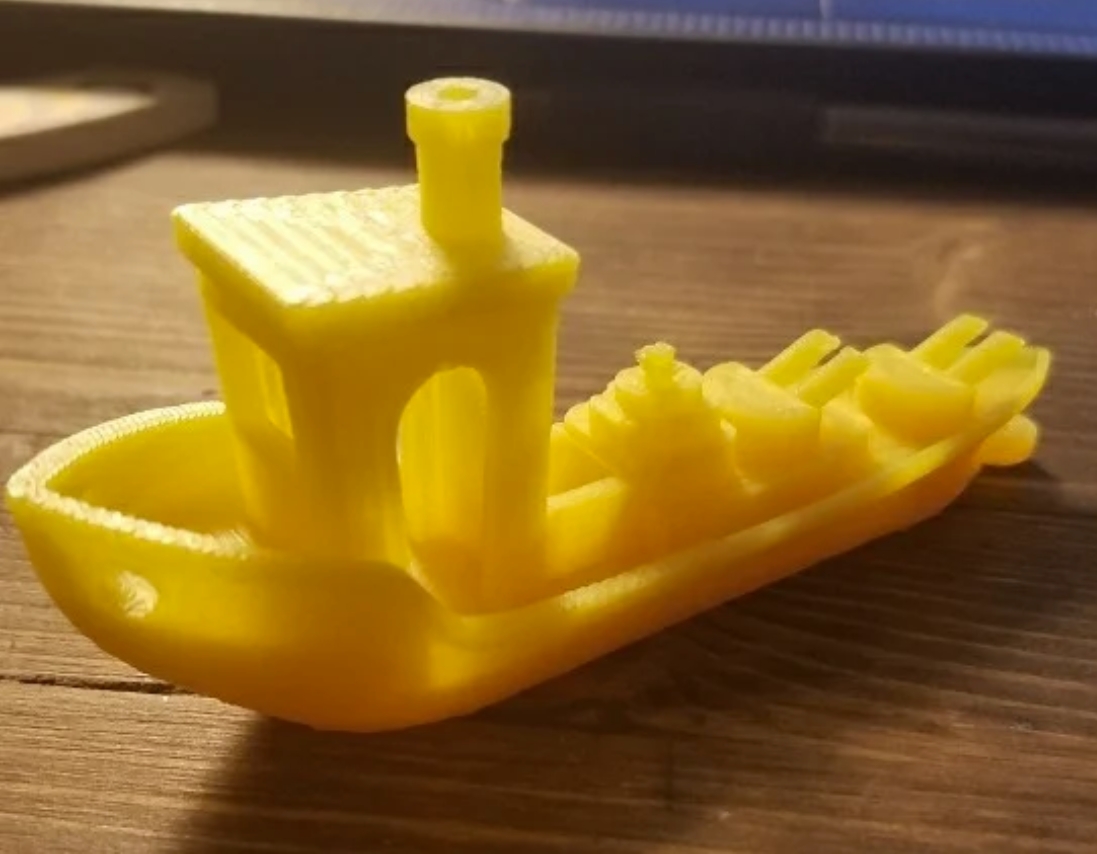

6. Hersteller: DecoTOAST auf Thingiverse
Diese 3D-Version von Benchy verleiht dem Originaldesign durch die Integration von Geschütztürmen eine spielerische Note und verwandelt das Modell in ein Miniatur-Schlachtschiff. Sie ist außerdem als Schlüsselanhänger nutzbar und bietet somit einen praktischen Nutzen.
Bildquelle: DecoTOAST auf Thingiverse
7. Hersteller: Mandalorian on Thangs
Dieses 3D-Modell ist Teil einer vielfältigen und fantasievollen Welt von 3D-Benchy-Varianten, die von Hobbyisten und Profis zum Testen, Vergleichen und Genießen des 3D-Drucks verwendet werden können.
Bildquelle: Mandalorian auf Thangs

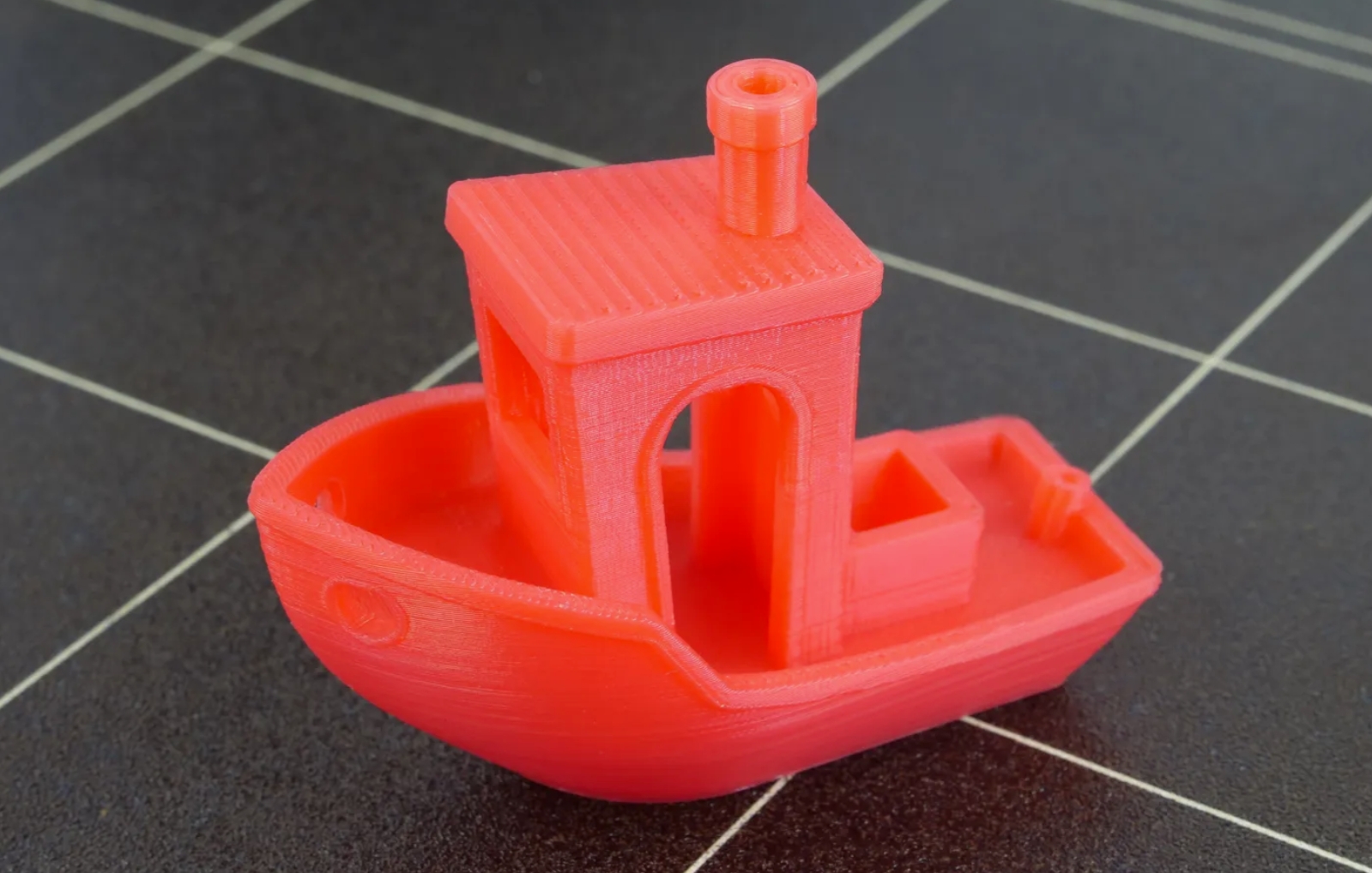

8. Hersteller: Prusa Research auf Druckvorlagen
Es wurde entwickelt, um die vielfältigen Funktionen Ihres Druckers zu testen, darunter Maßgenauigkeit, Auflösung und Ausrichtung. Mit dem Benchy können Sie Ihre Druckereinstellungen optimal kalibrieren und so bessere Druckergebnisse für all Ihre Projekte erzielen.
Bildquelle: Prusa Research on Printables
